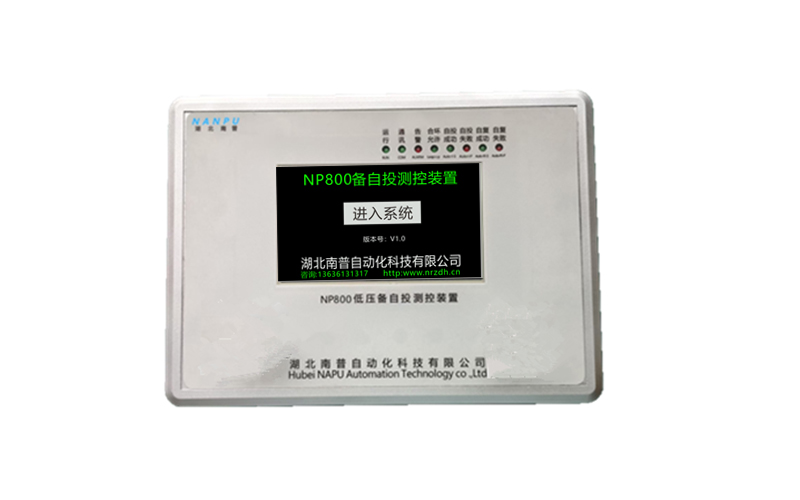

1 、NP800 系列低压备自投装置(一体式)概述
NP800系列低压备自投装置采用32位DSP,5 寸触摸屏界面设计，实时显示一次系统图及相关模拟量、开关量数据， 集成电压测量/显示、数字输入/输出与网络通讯功能。具有显示直观、操作简单及易维护优点。主要用于380V 配电系
统对主备电源进行迅速可靠的切换，确保生产供电的可靠。内嵌PLC 模块，具有多种逻辑功能选择，可根据现场运行调节各 种时间参数，满足不同场合的需求。 NP800 低压备自投装置可安装在配电系统内的不同位置，可以应用在电力系统、工矿企 业、公用设施、智能大厦、铁路的低压配电系统中。通过其标准的RS-485 通讯接口实现数据的远方管理功能。
2 、NP800 系列低压备自投装置型号及应用范围
产 品 型 号 | 功 能 描 述 |
NP800:两进线一联络(自投自复、自投手 复、手动、手动自动合环、选跳、远程) | 自投自复、自投不自复及手动自动合环(采两进线相电压电压及计算 相位差、压差及合环电流),带并列运行闭锁回路和选跳功能。 |
NP801:两进线一联络带检同期 | 自投自复、自投不自复、进线互投，(采两进线相电压及相位差、压 差 ) |
NP802:两进线一联络备自投(单母线分 段 ) | 自投自复、自投不自复、进线互投(采两进线相电压及计算相位差、 压差) |
NP803:一进线一联络+发电机 | 自投自复、自投不自复、发电机自投自复(采进线电压+发电机电 压 ) |
NP805:两进线单母线不分段(带并列) | 主备自投自复、主备自投不自复及两进线互为备用(采两进相电压及 计算两进线相位差、压差，带并列运行闭锁回路) |
NP806:一进线+发电机(单母线不分段) | 发电机自投、进线自复或进线自投自复(采进线电压+发电机电压) |
NP807:两进线+发电机(单母线不分段) | 自投手复、自投自复、发电机自投自复(二进线线电压+发电机线电 压)。 |
NP808:两进线一联络带发电机 | 自投自复、自投不自复、发电机自投自复(采两进线相电压+发电机 相电压及计算相位差、压差) |
其它型号开发中 |
|
3 、NP800 系列低压备自投装置主要特点
● NP800 系列低压备自投装置是针对低压配电系统设计，超小外型尺寸，具有方便安装、布局合理、 维护方便、节约电缆、安全可靠等多种优点。
● 5寸彩色触摸大屏，显示更直观，参数设置更方便。
● 采用嵌入式32位DSP(Digital Signal Processing 数字信号处理器)。
交流采样采用优化全波 FFT 快速傅立叶电力算法，软件采用模块化、高抗干扰设计。
● 具有多种备自投逻辑功能，用户可设定各种时间参数，充分满足现在电源切换需求。
● 具有标准RS-485 modbus通讯接口，满足现场总线通讯要求。
● 手动模式下装置支持软件手动操作逻辑判断，防止手动错误操作引起的线路并列故障(部分型号 支持)。
● 装置电源、通讯状态、工况、告警均有LED 指示，方便检测、维护系统。
● 具有最高多达4路电源电压和9路电流采集、14路的开入量采集和最多配置14路开出量的控制。
● 上电自投和充电过程可以选，方便用户根据自己的情况设置。
● 可与 SIEMENS、SCHNEIDER、GE、AB 等多种品牌的 PLC 联网；也可与 KINGVIEW、FIX、WinCC、 Intouch 等软件组网。
● 多达64条带时标的历史事件记录，可以记录有压、无压、过压、分合闸、逻辑选择、动作事件 等事件记录，可用于事故分析。(后期记录会更多)
● 开关量输入、输出、通讯接口、装置电源、彼此互相物理隔离，提高设备抗干扰能力和保证设备 安全可靠。
